תַקצִיר
טעינה מוקדמת היא טכנולוגיית מפתח ביישומי מיסבים, במיוחד עבור מיסבים חריצים עמוקים. עומס מוקדם נכון יכול לשפר משמעותית את קשיחות המיסבים, דיוק הסיבוב וחיי השירות, תוך דיכוי רעידות ורעש. מאמר זה מסביר באופן שיטתי את המושגים הבסיסיים, הפונקציות העיקריות, שיטות היישום, עקרונות האומדן והשיקולים המעשיים לעומס קדם של מיסב חריץ עמוק.

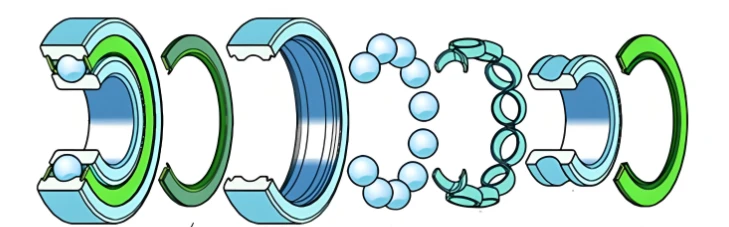

Ⅰמה זה Preload?
עומס מוקדם מתייחס להפעלת עומס ראשוני קבוע, בכיוון ההפוך לעומס המדורג, על המיסב במהלך ההתקנה. עומס זה יוצר מצב דחוס בין האלמנטים המתגלגלים של המיסב (כדורי פלדה) לבין מסלולי הטבעת הפנימית והחיצונית גם כאשר לא מופעל עומס חיצוני, מבטל כל מרווח ראשוני בתוך המיסב ואף יוצר כמות מסוימת של מרווח שלילי (כלומר, מצב טעינה מראש).
במילים פשוטות, טעינה מוקדמת מפעילה לחץ פנימי על המיסב לפני שהוא מתחיל לפעול,-מתיחה אותו מראש.
Ⅱהפונקציות העיקריות של טעינה מוקדמת
הפעלת עומס מוקדם מתאים על מיסבי חריצים עמוקים מספקת את היתרונות הבאים:
1. קשיחות צירית ורדיאלית משופרת:עומס מראש גורם לעיוות אלסטי בנקודת המגע בין הכדורים למסלולי המירוצים. כאשר מופעל עומס חיצוני, המיסב חייב להתגבר על דפורמציה ראשונית זו לפני תנועה נוספת, וכתוצאה מכך התנגדות גבוהה יותר לעיוות (כלומר, קשיחות). זה חיוני עבור יישומים הדורשים קשיחות גבוהה, כגון צירים מדויקים של כלי מכונה ותיבות הילוכים.
2. דיוק סיבובי משופר:טעינה מוקדמת מבטלת את מרווח המיסבים הפנימי, מדכאת ביעילות משחק רדיאלי וצירי בפיר ומקטין את יציאת הציר, ובכך מבטיח דיוק סיבובי גבוה יותר.
3. רטט ורעש מדוכאים:מכיוון שהמרווח מתבטל, הכדורים אינם מתנגשים במהלך הפעולה, מה שמפחית רעידות ורעש ומבטיח פעולה חלקה יותר.
4. חיי עייפות ארוכים (בתנאים מסוימים):תחת עומסים קלים או עומסים בכיוונים משתנים, עומס מקדים מתאים יכול לפזר את העומס בצורה שווה יותר על פני מספר גדול יותר של כדורים, תוך הימנעות מלחץ מוגזם מקומי ועלול להאריך את חיי העייפות של המיסב. עם זאת, שים לב שעומס מוקדם מופרז עלול לקצר משמעותית את חיי המיסבים.
Ⅲ. טעינה מראש של שיטות יישום
בהתבסס על השאלה אם ניתן לכוונן את הטעינה המוקדמת לאחר היישום, ניתן לסווג אותו כטעינה מוקדמת-במיקום קבוע או טעינת לחץ קבועה-. מיסבי חריצים עמוקים משתמשים בדרך כלל בעומס מראש של-מיקום קבוע.

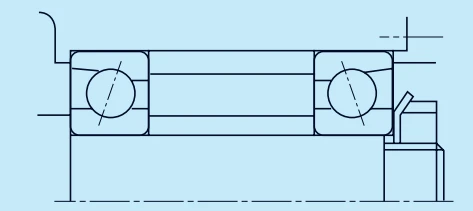

1. טעינה מראש של-מיקום קבוע
המיקום הצירי היחסי של הטבעות הפנימיות והחיצוניות של המיסב מקובע מכנית כדי להשיג עומס מראש קבוע. כמות הטעינה המוקדמת נקבעת במהלך ההתקנה ולא ניתנת לשינוי. השיטות הנפוצות כוללות:
①באמצעות אום נעילה:האום לוחץ את הטבעת הפנימית של המיסב אל כתף הציר או המרווח.
②שימוש במרווחי קרקע מוקדמים-:מרווח קרקע מדויק- באורך מחושב במדויק ממוקם בין הטבעות הפנימיות או החיצוניות של שני מיסבים. כאשר הוא מהודק עם מכסה קצה או אום, אורך המרווח קובע את כמות הטעינה המוקדמת. זוהי השיטה הנפוצה והאמינה ביותר.
③התאמת מכסה הקצה:הטבעת החיצונית של המיסב מהודקת על ידי התאמת המיקום של מכסה קצה בית המיסב.

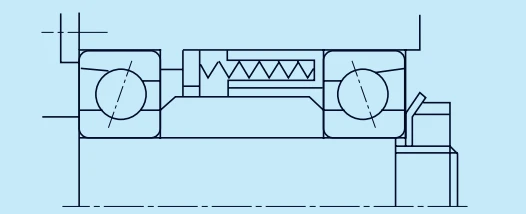

2. טעינת לחץ קבוע מראש
שיטה זו משתמשת באלמנטים אלסטיים כגון קפיצים (קפיצי דיסק, קפיצי סליל) כדי להפעיל עומס מוקדם קבוע על המיסב. היתרון שלו הוא שהעומס המוקדם נשאר יציב למרות עליית טמפרטורת המיסבים או בלאי. שיטה זו היא נדירה יחסית עם מיסבים חריצים עמוקים והיא נפוצה יותר עם מיסבי מגע זוויתיים.
Ⅳ הערכת טעינה מראש וגורמים משפיעים
טעינה מראש אינה ערך מחושב במדויק; במקום זאת, זהו פרמטר הנדסי הדורש מסחר- מקיף ואומדן המבוסס על תנאי הפעלה ויעדים (נוקשות, דיוק ואורך חיים).
ככלל אצבע, העומס המוקדם הוא בדרך כלל 20% עד 30% מעומס העבודה המרבי הצפוי. עבור יישומים מהירים-, הטעינה המוקדמת צריכה להיות נמוכה יותר כדי להפחית את יצירת החום; עבור יישומים הדורשים קשיחות גבוהה, ניתן להגדיל את העומס הקדום כראוי.
הקשר בין כמות הטעינה המוקדמת וכוח הטעינה המוקדמת: לאחר הפעלת העומס הקדום, קיים קשר לא ליניארי בין התזוזה הצירית בתוך המיסב (כלומר, עומס מראש δ) לבין כוח הטעינה המוקדמת שנוצר (F₀), העוקבת אחר תיאוריית המגע הרציאנית. בדרך כלל, הטעינה המוקדמת פרופורציונלית להספק של 3/2 של הטעינה המוקדמת (F₀ ∝ δ^(3/2)). המשמעות היא שעלייה קטנה בעומס מראש יכולה לגרום לעלייה משמעותית בטעינה מוקדמת.
גורמים משפיעים מרכזיים:
סובלנות התאמה:התאמת ההפרעה בין המיסב, הציר והבית תקטין חלקית את המרווח המקורי של המיסב, ולמעשה יפעיל עומס מוקדם בעקיפין.
השפעות טמפרטורה:במהלך פעולת המערכת, עשוי להיות הבדל טמפרטורה בין הטבעות הפנימיות והחיצוניות של המיסב, וכתוצאה מכך קצבי התפשטות תרמית שונים, שיכולים לשנות את העומס המוקדם מראש. בדרך כלל, טמפרטורת הטבעת הפנימית גבוהה מהטבעת החיצונית, וכתוצאה מכך עומס מוקדם מוגבר, אשר יש לקחת בחשבון במהלך התכנון.
שגיאות עיבוד:שגיאות בניצב ומקביליות בחזיתות כתף הפיר וקצה המרווח עלולות להוביל לעומס מראש לא אחיד ואף לגרום למומנטים נוספים של כיפוף.
Ⅴסכנות של טעינה מוקדמת לא נכונה
עומס מוקדם לא מספיק: אי ביטול יעיל של פינוי מוביל לקשיחות נמוכה, דיוק לקוי ולרעידות ורעש גבוהים.
עומס מוקדם מופרז: זהו מצב נפוץ ומסוכן יותר, וכתוצאה מכך:
עליית טמפרטורה חמורה: חיכוך מוגבר וייצור חום משמעותי. כשל בשימון: טמפרטורות גבוהות גורמות לפגיעה בביצועי חומר סיכה/שומן או לפחממות.
חיי העייפות יורדים באופן דרמטי: מתח מגע מוגזם מוביל להתפרקות מוקדמת.
צריכת אנרגיה מוגברת: מומנט מוגבר.
Ⅵ. מסקנות והמלצות
טעינה מראש היא חרב פיפיות-. הפעלת עומס מראש על מיסבי חריצים עמוקים היא אמצעי יעיל לשיפור ביצועי הציוד, אך היישום שלו חייב להיות מדעי וזהיר.
מטרות ברורות: ראשית, הבהירו אם הטעינה המוקדמת נועדה לשפר את הנוקשות, הדיוק או לדכא רטט.
מְתִינוּת:תוך עמידה בדרישות הביצועים, השתמש בטעינה המוקדמת הקטנה ביותר האפשרית. "עדיף לתת עומס מאשר עומס יתר" הוא עיקרון עיצובי מרכזי.
שיקול מקיף:כל הגורמים המשפיעים, כולל התאמה, עליית טמפרטורה ודיוק עיבוד, חייבים להילקח בחשבון באופן מקיף במהלך התכנון.
העדפת מרווחים:עבור מיסבים קריטיים המשמשים בזוגות, מומלץ מאוד להשתמש במרווחי קרקע מוקדמים למיקום וטעינה מראש. זוהי השיטה האמינה ביותר לשליטה בטעינה מראש.
אימות מעשי:הערך האופטימלי של טעינה מוקדמת דורש לעתים קרובות אימות והתאמה חוזרים ונשנים באמצעות ניסויים (כגון בדיקת עליית טמפרטורה, רטט וקשיחות). עבור רוב היישומים הכלליים, מיסבי חריץ עמוקים סטנדרטיים יכולים לפעול עם מרווח מינימלי (C0, CN). טכנולוגיית טעינה מוקדמת משמשת בעיקר במכונות מדויקות ובציוד תעשייתי עם דרישות ביצועים מיוחדות.
