הבדלים בין מיסבי רולר מחודדים למיסבי גלילה כדוריים
מיסבי גלילה מחודדים ומסבי גלילה כדוריים הם שניהם סוגים חשובים של מיסבים מתגלגלים, הנבדלים באופן משמעותי בעיצוב, בתפקוד ובתרחישי היישום שלהם. להלן ההבדלים העיקריים ביניהם:
1. מבנה עיצוב

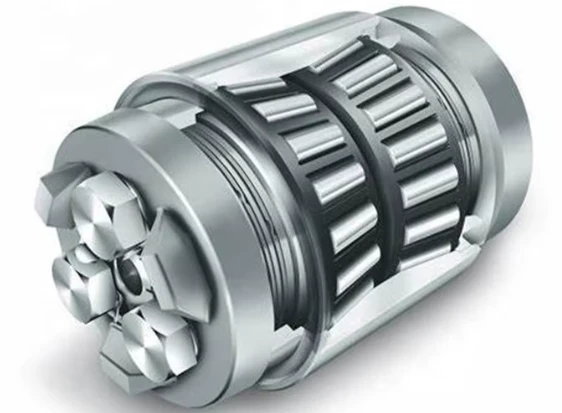

מיסבי רולר מחודדים:
---- צורת רולר:משתמש בגלילים בצורת חרוט קטום-(קונוסים קטומים).
---- מסלולי מרוצים: גם מסלולי הטבעת הפנימיים והחיצוניים מחודדים, כאשר קודקוד החרוט מתכנס בנקודה על ציר המיסב.
-----הפרדה:בדרך כלל מורכב מטבעת פנימית, מכלול רולר וכלוב (המכונה "מכלול הטבעת הפנימית"), וטבעת חיצונית (המכונה "הטבעת החיצונית"), מיסבים אלה ניתנים להפרדה. נדרשת התאמה צירית מדויקת (עומס מראש) של הטבעות הפנימיות והחיצוניות במהלך ההתקנה.
---- זווית מגע: נדרשת זווית מגע קבועה (הזווית בין קו העומס למישור הרדיאלי). זווית מגע גדולה יותר מגבירה את יכולת המיסב לעמוד בעומסים צירים.
----צֵלָע:הטבעת הפנימית כוללת בדרך כלל צלעות להנחות את הגלילים.

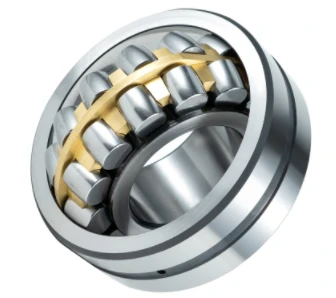

מיסבי רולר כדוריים:
---- צורת רולר:משתמש בגלילים סימטריים בצורת-חבית (גלילים בצורת-חבית). מסלול מירוץ: לטבעת הפנימית יש שני מסלולי מירוצים קבועים, בעוד שמסלול המירוץ הטבעתי החיצוני הוא כדורי.
-----הפרדה:מורכב בדרך כלל מטבעת פנימית, מכלול רולר וכלוב וטבעת חיצונית. מכלול הטבעת הפנימית והטבעת החיצונית אינם ניתנים להפרדה בדרך כלל (למעט בכמה מיסבים גדולים).
---- תכונות עיקריות:מסלול המירוצים הכדורי של הטבעת החיצונית הוא מאפיין ליבה, המאפשר למיסב להתיישר-בעצמו.
---- זווית מגע:העיצוב מאפשר לגלילים להתאים את הזווית שלהם על מסלול המירוצים הכדורי של הטבעת החיצונית כדי להתאים לאי-יישור.
2. מאפייני ליבה תפקודיים
מיסבי רולר מחודדים:
---- יתרונות עיקריים:הם יכולים לעמוד בו זמנית בעומסים רדיאליים גבוהים ובעומסים צירים חד-כיווניים (ככל שזווית המגע גדולה יותר, כך גדלה קיבולת העומס הצירית). בשל העיצוב שלהם, יש להם גם יכולת מצוינת לעומסים צירים טהורים.
---- מגבלות מפתח:הם לא יכולים לסבול חוסר יישור זוויתי. אם הציר כפוף ביחס למושב המיסב או שיש חוסר יישור זוויתי במהלך ההתקנה, עלולים להתרחש ריכוז מתח, מגע עם קצה הגלילים, בלאי חריג, התחממות יתר וכשל בטרם עת. נדרש דיוק התקנה גבוה. יישום: נדרש בדרך כלל להתקין בזוגות (פנים-ל-פנים, גב-אל-אחור, או במקביל) כדי לשאת עומסים צירים דו-כיווניים או לספק תמיכה קשיחה.
מיסבי רולר כדוריים:
---- יתרון עיקרי:מסוגל לשאת עומסים רדיאליים גבוהים מאוד ועומסים צירים דו-כיווניים בינוניים עד כבדים.
---- תכונת מפתח:יכולת{0}}יישור עצמי מעולה. מסלול המירוצים הכדורי של הטבעת החיצונית מאפשר למכלול הטבעת הפנימי, הגליל והכלוב להטות בזווית מסוימת ביחס לציר הטבעת החיצונית (בדרך כלל 1.5 מעלות עד 3 מעלות). זה מפצה על חוסר יישור זוויתי שנגרם על ידי כיפוף פיר, שגיאות התקנה ועיוות מושב.
---- יתרון מפתח:סובלנות גבוהה לטעויות התקנה והסטת פיר, מפחיתה משמעותית את הסיכון לכשל עקב חוסר יישור ומפשטת את ההתקנה.
3. תרחישי יישום
מיסבי רולר מחודדים:
יישומים הדורשים קיבולת עומס רדיאלית וצירית גבוהה עם דיוק יישור מובטח.
דוגמאות ליישום: גלגלי רכב (המשמשים בזוגות), צירי קלט/פלט של תיבת הילוכים, דיפרנציאלים, צירים של כלי מכונות (דרישות דיוק-גבוהות), צווארי גלגול של טחנת גלגול (משמשים לעתים קרובות בזוגות), משאבות, מדחסים, ציוד בנייה וכו'.
מיסבי רולר כדוריים:
יישומים הדורשים עומסים רדיאליים כבדים במיוחד ועומסים צירים מתונים.
קיימים יישומים שבהם קשה לשמור על כיפוף פיר, עיוות בסיס או דיוק גבוה של יישור.

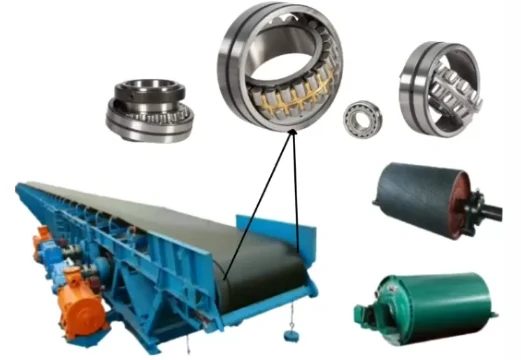

דוגמאות ליישום: מסכי רטט, מאווררים גדולים, מכונות לייצור נייר, גלילי מסוע, תומכי גל הנעה ארוך, מכונות חקלאיות, מכונות כרייה, סוגים מסוימים של תיבות הילוכים וציוד אחר הכפוף לתנאי הפעלה קשים או יישור קשה.
4. הבדלים אחרים
---- קיבולת מהירות:מיסבי גלילה מחודדים בדרך כלל משיגים מהירויות מגבילות גבוהות יותר מאשר מיסבי גלילה כדוריים.
---- חיכוך ועליית טמפרטורה:למיסבי גלילה מחודדים יש חיכוך נמוך יחסית כשהם מיושרים בצורה מדויקת. מיסבי גלילה כדוריים עשויים לחוות חיכוך ועליית טמפרטורה מעט גבוהים יותר עקב המגע המעוקל בין הגלילים והחלקה פנימית כלשהי (במיוחד כאשר לא מיושרים).
---- עלות ומורכבות:מיסבי גלילה מחודדים עשויים להיות מעט פחות יקרים, אך ההתקנה המזווגת שלהם ודרישות הדיוק הגבוהות מגדילות את מורכבות המערכת ואת העלות. מיסבי גלילה כדוריים הם בדרך כלל יקרים יותר לסט, אך מאפייני היישור העצמיים שלהם- מפשטים את ההתקנה והיישור, ומפחיתים את הסיכון בעלויות המערכת.
----נוּקְשׁוּת:מיסבי גלילה מחודדים ועמוסים מראש כהלכה מספקים קשיחות מערכת גבוהה. מיסבי גלילה כדוריים הם בעלי קשיחות נמוכה יחסית.
טבלת השוואה סיכום
|
מְאַפיֵן |
מיסבי גלילה מחודדים |
מיסבי גלילה כדוריים |
|
צורת רולר |
קונוס קטום (קונוס קטום) |
תוף (בצורת-חבית) |
|
מסלול מירוץ טבעת חיצונית |
קוֹנוּס |
כַּדוּרִי |
|
תכונות מפתח |
עומס רדיאלי גבוה + כושר עומס צירי חד כיווני גבוה |
עומס רדיאלי גבוה מאוד + קיבולת עומס צירית דו כיוונית בינונית + יכולת יישור עצמית- |
|
סובלנות לאי התאמה |
נמוך מאוד (לא יכול לסבול חוסר יישור זוויתי) |
גבוה מאוד (בדרך כלל מותרת סטייה של 1.5 מעלות - 3 מעלות) |
|
דרישות התקנה |
דורש יישור-בדיוק גבוה, בדרך כלל צריך להשתמש בו בזוגות וטעינה מראש מותאמת במדויק |
דרישות נמוכות ליישור התקנה ויכולות לפצות אוטומטית על חוסר יישור |
|
הפרדה |
ניתן להפרדה בדרך כלל (מכלול טבעת פנימית + טבעת חיצונית) |
בדרך כלל בלתי נפרד |
|
יישומים אופייניים |
גלגלי רכב, תיבות הילוכים, צירים של כלי מכונות (לאפליקציות דיוק גבוהות) |
ציוד רטט, פירים ארוכים, מאווררים, מסועים, מכונות לייצור נייר (כאשר היישור קשה או תנאי העבודה קשים) |
|
יכולת מהירות |
בדרך כלל גבוה יותר |
בדרך כלל מעט נמוך יותר |
|
שיקולי עלות |
המיסב עצמו עשוי לעלות מעט פחות, אך עלות ההתקנה/מערכת עשויה להיות גבוהה |
המיסב עצמו עולה יותר, אך עלויות ההתקנה/מערכת עשויות להיות נמוכות יותר |
5.עקרונות בחירה
בחר מיסבי גלילה מחודדים כאשר:אתה דורש קיבולת עומס רדיאלית וצירית גבוהה במיוחד, סביבת ההפעלה מאפשרת דיוק יישור טוב ואפשרויות דרישות מהירות גבוהות. היו מוכנים להתקנה מדויקת והתאמת עומס מראש (בדרך כלל מותקן בזוגות).
בחר מיסבי גלילה כדוריים כאשר:עליך לתמוך בעומסים רדיאליים כבדים במיוחד (ייתכן בליווי עומסים צירים מתונים) ולצפות כיפוף פיר, עיוות מושב או קשיי התקנה הדורשים יישור מושלם. יכולת ההתאמה העצמית-שלהם היא יתרון מרכזי, המשפרת משמעותית את האמינות בתנאי הפעלה קשים ומפשטת את ההתקנה.
בקיצור, מיסבי גלילה מחודדים מציעים קיבולת עומס גבוהה, דיוק גבוה וסובלנות נמוכה לאי-יישור; מיסבי גלילה כדוריים מציעים קיבולת עומס רדיאלית גבוהה מאוד, סובלנות לאי-יישור והתקנה פשוטה.
