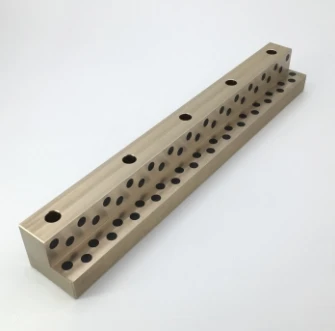

SOLID-עצמי-שיחי שימון-סדרת JSL

מיסבים -שמנים עצמיים של JSL הם סוג של רכיב עמיד לבלאי- המתפקד בצורה יוצאת מן הכלל בתנאי הפעלה ספציפיים, במיוחד ביישומים הכרוכים בטמפרטורות גבוהות, עומסים כבדים, מהירויות נמוכות, ובהם קשה ליצור סרט שמן.

מידע ליבה:

מימד אופייני	תֵאוּר
שם מלא של המוצר	JSL L-סוג נחושת-מבוסס עצמי משובץ-מחוון סיכה
מבנה ליבה	מטריקס מתכת (בעיקר פליז חוזק- גבוה) + חומר סיכה מוצק מוטבע (גרפיט או מוליבדן דיסולפיד)
עקרון סיכה עצמי-	חום חיכוך גורם לחומר סיכה מוצק ליצור סרט העברה על משטח החיכוך, ומשיג סיכה עצמית מתמשכת-
הופעות מפתח	עמידות בפני שחיקה, עמידות בטמפרטורות גבוהות (300 מעלות), עמידות בפני קורוזיה, כושר נשיאת עומס- גבוה (עומס דינמי אולטימטיבי 100N/mm²)
יישומים עיקריים	מכונות יציקה רציפה מתכתית, ציוד גלגול, מכונות כרייה, ספינות, מסילות מובילות למכונות הנדסיות וכו'.

תכונות ויתרונות של מיסבי JSL

🔩

הפעולה היציבה של מיסבים -עצמיים של JSL בתנאים קשים נובעת בעיקר מהעיצוב המבני והחומרי שלהם:

מטריצת פליז בעוצמה גבוהה-: מספקת קשיות גבוהה ועמידות מעולה בפני שחיקה. הקשיות שלו (HB210-270) גבוהה משמעותית מזו של תותבי נחושת רגילים, ועמידות הבלאי שלו מוכפלת בערך.

חומר סיכה מוצק מוטבע: בדרך כלל גרפיט או מוליבדן דיסולפיד (MoS₂). חומרי סיכה אלה משתחררים בהדרגה במהלך החיכוך, ויוצרים סרט סיכה מוצק יציב על משטח המיסב, ומפחית את מקדם החיכוך (μ<0.16) and minimizing wear on the shaft.

עיצוב מבני בצורת -L: למיסבי JSL יש בדרך כלל חתך -בצורת L-. עיצוב זה מקל על התקנה ומיקום במנחים מכניים, מחוונים ורכיבים אחרים, ומספק תמיכה יציבה.

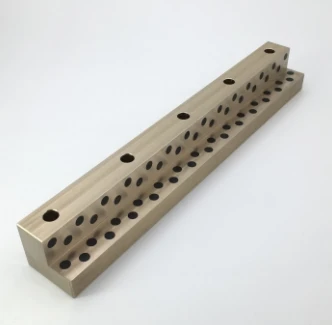

JSL L Shape מסילה מדריכה בגודל מטרי סטנדרטי

product-505-380 product-259-255 product-332-325

יחידה: מ"מ

מספר תקן	W	L	חור בריח						סְקִיצָה
מספר תקן	W	L	a	b	c	d	גוֹדֶל	כמות
JSL-20×100	20	100	60	--	--	--	M8	2	A
JSL-20×150		150	55	55	--	--		3
JSL-20×200		200	55	50	55	--		4
JSL-30×100	30	100	60	--	--	--	M10	2	B
JSL-30×150		150	55	55	--	--		3
JSL-30×200		200	55	50	55	--		4
JSL-30×250		250	70	70	70	--		4
JSL-45×200	45	200	55	50	55	--		4	C
JSL-45×250		250	70	70	70	--		4
JSL-45×300		300	65	65	65	65		5
JSL-45×350		350	80	75	75	80		5

אזורי יישום עיקריים

מיסבי סיכה עצמיים של JSL-נמצאים בשימוש נרחב בתחומים הבאים:

ציוד מטלורגי: מסלולים ותומכים למכונות יציקה רציפה ומפעלי גלגול.

מכונות כבדות: מכונות כרייה ומכונות בנייה-בקנה מידה גדול.

הובלה: תומכים לרכבת, רכיבי ספינה.

כלי רכב תעשייתיים: חלקים-עמידים בפני בלאי למלגזות וציוד אחר.

אחרים: טורבינות קיטור, טורבינות מים, מכונות הזרקה וכו'.

⚙️טיפים לבחירה ויישום⚙️

פרמטרים עיקריים שיש לקחת בחשבון: בעת בחירת מיסב, שימו לב היטב לעומס הדינמי האולטימטיבי, לטמפרטורת ההפעלה המקסימלית, למקדם החיכוך ולמהירות ההחלקה (0.4 מ'/שנ' לחיכוך יבש, 5.0 מ' לשנייה לשימון שמן).

עיין בדגמים ומפרטים ספציפיים: מיסבי JSL זמינים בסוגים שונים (A, B, C וכו') ובגדלים שונים. יש לבחור את הסוג המתאים בהתבסס על שטח ההתקנה, דרישות העומס ומצב התנועה.

קחו בחשבון את דרישות ההתקנה: החספוס של פני השטח של משטח ההרכבה מומלץ להיות פחות מ-Ra 3.2μm, וחספוס משטח ההזדווגות מומלץ להיות פחות מ-Ra 1.6μm כדי להבטיח ביצועים ותוחלת חיים מיטביים.
